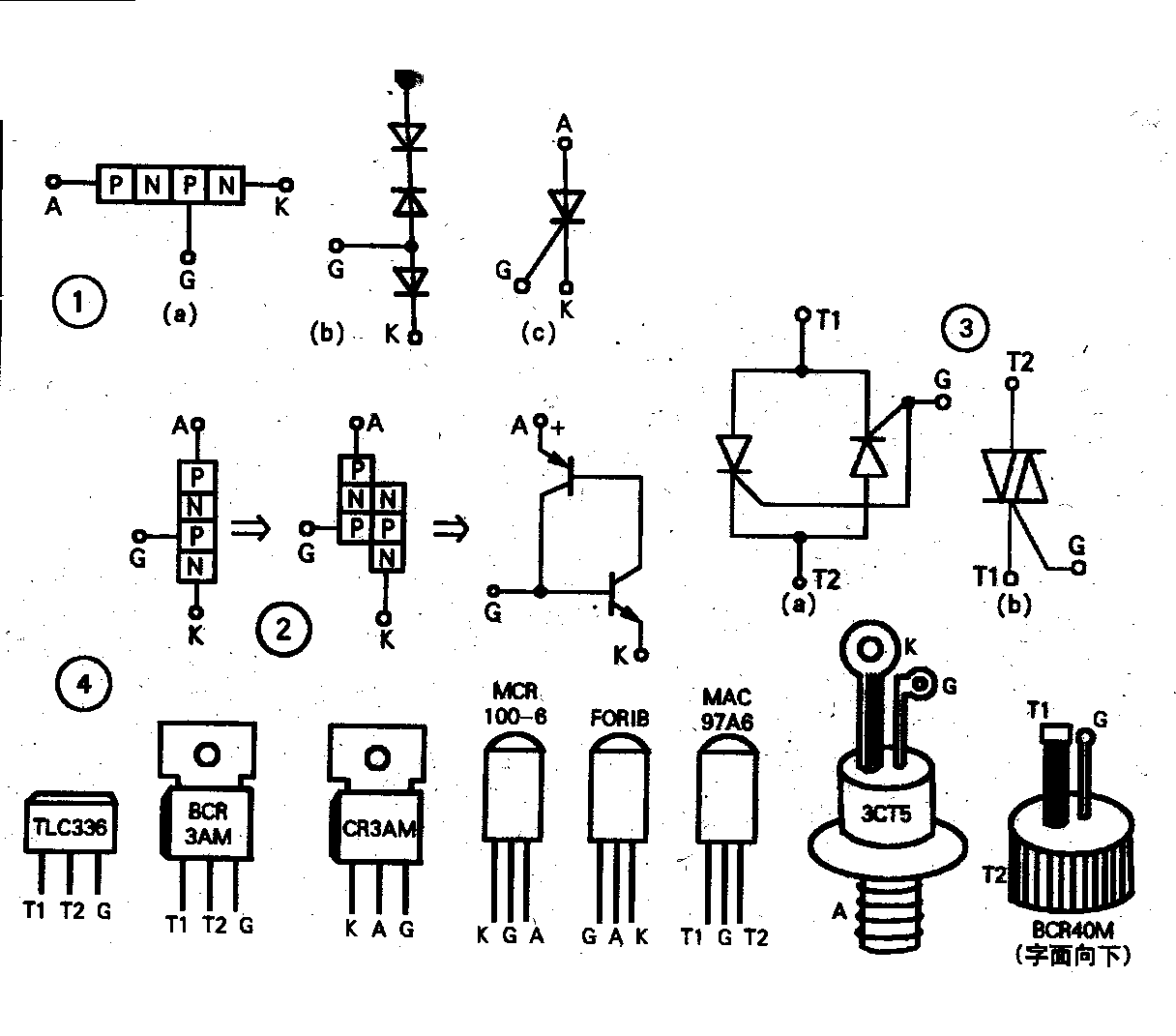

可控硅(SCR)也叫晶閘管，是一種常用的半導體器件，可以像門電路一樣控制電流。因此，可控硅還具有開關控制、調壓和整流的功能。晶閘管的種類很多，高壓電路中使用的晶閘管主要有單向晶閘管和雙向晶閘管。常見晶閘管的形狀如上圖所示。晶閘管有兩種，一種是單向的，另一種是雙向的。你能分辨出哪個是單向的，哪個是雙向的嗎？

具體區別：

功能區別：單向晶閘管簡稱SCR，雙向晶閘管簡稱TRIAC。單向晶閘管的引腳符號為K、G、A，其中G為柵極和控制極，A為陽極，K為陰極。三端雙向可控硅開關的引腳符號是T1、T2和G，其中G是柵極。另外兩個端子是主端子，用T1和T2表示，因為它們可以雙向?qū)щ姡躁帢O和陽極沒有區別。其特征在于，當G和T2的電壓相對于T1為正時，T2為陽極，T1為陰極。相反，當G和T2的電壓相對于T1都為負時，T1成為陽極，T2成為陰極。雙向晶閘管由于其正向和反向特性曲線的對稱性，可以在任一方向上導通。

工作狀態差異：如果在DC電路中使用單向晶閘管，一旦觸發信號接通，維持一定幅度的環流，晶閘管就會一直導通。除非關掉一次電源，否則可以關掉。如果用在交流電路中，如果在其直流電壓周期內收到觸發信號，它會一直導通，直到電壓過零點到來，由于沒有環流，它會自動關斷。在反向電壓期間，即使發送了觸發信號，由于A和K之間的反向電壓，晶閘管也保持在關斷狀態.

在雙向晶閘管的陽極T1和第二陽極T2之間，無論施加電壓的極性是正還是負，只要在控制電極G和陽極T1之間施加正負極性不同的觸發電壓，就可以觸發其處于低阻狀態。此時，T1和T2之間的電壓降也約為1V。雙向晶閘管一旦導通，即使觸發電壓丟失，它也能保持導通。只有當陽極T1和第二陽極T2的電流減小到小于保持電流時，或者當電壓極性改變并且在T1和T2之間沒有觸發電壓時，三端雙向可控硅開關才被切斷，然后只有當再次施加觸發電壓時，三端雙向可控硅開關才能被接通。

應用區別：單向可控硅被廣泛應用于可控整流是因為只有當陽極電壓大于陰極電壓時，才在柵極施加一個控制電壓，反之，則與二極管單向?qū)ㄏ嗤?。需要注意的是，一旦開啟，柵極信號就無法關閉，只能通過移除負載或降低其兩端的電壓來關閉。然而，當施加正向或反向電壓時，三端雙向可控硅開關將在脈沖觸發時導通。導通具有開關功能，可控導通角具有調壓功能，因此雙向晶閘管可以在交流電路中實現開關和調壓的雙重功能。目前，可控硅應用于各個領域，電機軟啟動器是可控硅的典型應用。
